 Клапаны Esbe серии VLA 300-400 (VLA 325, 425, 335)
Фланцевые двухходовые линейные клапаны Esbe VLA325 и Esbe VLA425, а также трехходовые клапаны Esbe VLA335 седельного типа с муфтовым присоединением, применяются регулирования потока с рабочим давлением до 16 бар (класс давления PN16). Клапаны изготовлены из высокопрочного чугуна с шаровидным графитом исполнительских позволяет использовать клапаны в системах отопления, ГВС или охлаждения. Регулирующие линейные моторизованные клапаны серии VLA-325 и VLA-425 имеют 2-ходовое исполнение с диаметрами присоединения от DN15 до DN50. Клапаны VLA335 имеют 3-ходовое исполнение с диаметрами присоединения от DN15 до DN50. Клапан прекрасно сочетаются с электроприводами ESBE для автоматизации процесса работы клапана Esbe серии VLA 300-400. Преимущества клапанов Esbe VLA325, VLA425, VLA335: Высокая точность регулирования потока производительностью до 16 бар (PN16).
Низкое значение протечек через закрытый клапан и 100% тестирование выпускаемой продукции.
Длительный срок эксплуатации и высокой уровень качества клапанов Esbe VLA 300-400.
Высокая точность регулирования при помощи автоматических приводов Esbe седельного типа.
Приводы для клапанов Esbe серии VLA 300-400 Выбрать 2-ходовой клапан Esbe серии VLA325: | Модель клапана | Артикул | DN | Kvs | Диапазон
Kv / Kv мин. | PN | Масса
кг. | Цена и
наличие | | VLA 325 15-1.6 | 21200100
| 15
| 1.6
| >50
| 16
| 2,1
| По запросу
| | VLA 325 15-2.5 | 21200200
| 15
| 2.5
| >50
| 16
| 2,1
| По запросу | | VLA 325 15-4.0 | 21200300
| 15
| 4.0
| >50
| 16
| 2,1
| По запросу | | VLA 325 20-6.3 | 21200400
| 20
| 6.3
| >50
| 16
| 2,6
| По запросу | | VLA 325 25-10 | 21200500
| 25
| 10
| >50
| 16
| 3,2
| По запросу | | VLA 325 32-16 | 21200600
| 32
| 16
| >50
| 16
| 4,6
| По запросу | | VLA 325 40-25 | 21200700
| 40
| 25
| >50
| 16
| 5,8
| По запросу | | VLA 325 50-38 | 21200800
| 50
| 38
| >50
| 16
| 8,0
| По запросу |
Уточняйте размер СКИДКИ по тел. 8(495) 991-13-85 Выбрать 2-ходовой клапан Esbe серии VLA425 со штекером компенсации давления:| Модель клапана | Артикул | DN | Kvs | Диапазон
Kv / Kv мин. | PN | Масса
кг. | Цена и
наличие | | VLA 425 25-10 | 21201700
| 25
| 10
| >50
| 16
| 3,4
| По запросу | | VLA 425 32-16 | 21201800
| 32
| 16
| >50
| 16
| 5,0
| По запросу | | VLA 425 40-25 | 21201900
| 40
| 25
| >50
| 16
| 6,1
| По запросу | | VLA 425 50-38 | 21202000
| 50
| 38
| >50
| 16
| 8,3
| По запросу |
Уточняйте размер СКИДКИ по тел. 8(495) 991-13-85 Выбрать 3-ходовой клапан Esbe серии VLF335:| Модель клапана | Артикул | DN | Kvs | Диапазон
Kv / Kv мин. | PN | Масса
кг. | Цена и
наличие | | VLA 335 15-1.6 | 21200900
| 15
| 1.6
| >50
| 16
| 2,5
| По запросу | | VLA 335 15-2.5 | 21201000
| 15
| 2.5
| >50
| 16
| 2,5
| По запросу | | VLA 335 15-4.0 | 21201100
| 15
| 4.0
| >50
| 16
| 2,5
| По запросу | | VLA 335 20-6.3 | 21201200
| 20
| 6.3
| >50
| 16
| 3,2
| По запросу | | VLA 335 25-10 | 21201300
| 25
| 10
| >50
| 16
| 3,8
| По запросу | | VLA 335 32-16 | 21201400
| 32
| 16
| >50
| 16
| 6,6
| По запросу | | VLA 335 40-25 | 21201500
| 40
| 25
| >50
| 16
| 7,5
| По запросу | | VLA 335 50-38 | 21201600
| 50
| 38
| >50
| 16
| 10,0
| По запросу |
Уточняйте размер СКИДКИ по тел. 8(495) 991-13-85 Управляющие клапаны Esbe VLA325, VLA425 и VLA335 предназначены для применения в системах отопления, охлаждения, отопления полов, нагрева от солнечных панелей, вентиляции, а также в системах центрального отопления, горячего водоснабжения и охлаждения.
Рабочая среда:- горячая и холодная вода;
- вода с незамерзающими жидкостями типа гликоль.
Если клапан используется с жидкостями, температура которых ниже 0 гр.С (32 гр.F), то он должен быть укомплектован подогревателем штока клапана для предотвращения образования наледи на штоке клапана.

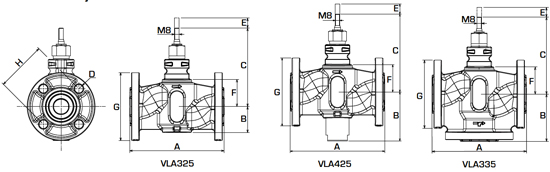

Габаритные размеры клапанов Esbe VLA325, VLA425, VLA335:
| Клапан | DN | A | B | C | D | E | F | G | H | | Esbe VLA 325-15 | 15
| 130
| 42
| 123
| 4х14
| 20
| 38
| 95
| 65
| | Esbe VLA 325-20 | 20
| 150
| 44
| 126
| 4х14
| 20
| 41
| 105
| 75
| | Esbe VLA 325-25 | 25
| 160
| 44
| 131
| 4х14
| 20
| 46
| 115
| 85
| | Esbe VLA 325-32 | 32
| 180
| 58
| 144
| 4х19
| 20
| 60
| 140
| 100
| | Esbe VLA 325-40 | 40
| 200
| 60
| 146
| 4х19
| 20
| 61
| 150
| 110
| | Esbe VLA 325-50 | 50
| 230
| 74
| 161
| 4х19
| 20
| 76
| 165
| 125
| | Esbe VLA 425-25 | 25
| 160
| 83
| 131
| 4х14
| 20
| 46
| 115
| 85
| | Esbe VLA 425-32 | 32
| 180
| 88
| 144
| 4х19
| 20
| 60
| 140
| 100
| | Esbe VLA 425-40 | 40
| 200
| 84
| 146
| 4х19
| 20
| 61
| 150
| 110
| | Esbe VLA 425-50 | 50
| 230
| 100
| 161
| 4х19
| 20
| 76
| 165
| 125
| | Esbe VLA 335-15 | 15
| 130
| 65
| 123
| 4х14
| 20
| 38
| 95
| 65
| | Esbe VLA 335-20 | 20
| 150
| 75
| 126
| 4х14
| 20
| 41
| 105
| 75
| | Esbe VLA 335-25 | 25
| 160
| 80
| 131
| 4х14
| 20
| 46
| 115
| 85
| | Esbe VLA 335-32 | 32
| 180
| 90
| 144
| 4х19
| 20
| 60
| 140
| 100
| | Esbe VLA 335-40 | 40
| 200
| 100
| 146
| 4х19
| 20
| 61
| 150
| 110
| | Esbe VLA 335-50 | 50
| 230
| 115
| 161
| 4х19
| 20
| 76
| 165
| 125
|
Технические характеристики клапанов Esbe VLA 325-425-335: Тип клапана:
| 2- и 3-ходовые проходные клапаны VLA
| Класс давления:
| PN 16
| Характеристика расхода A-AB:
| EQM | Характеристика расхода B-AB:
| дополнительный
| Ход плунжера:
| 20 мм
| | Диапазон Kv / Kv мин. | см. таблицу
| Утечка через закрытый клапан A-AB:
| плотное уплотнение
| Утечка через закрытый клапан B-AB:
| плотное уплотнение
| Температура теплоносителя:
| от -10 до +120 гр.С
| | Присоединение: | фланцевое, ISO 7005-2
|
Материалы, клапанов DN 15-50: | Корпус:
| чугун с шаровидным графитом EN-JS 1030
| Шток клапана:
| нержавеющая сталь SS 2346
| Плунжер:
| латунь CW602N
| Седло клапана:
| чугун с шаровидным графитом EN-JS 1030
| Закрытый плунжер:
| латунь CW602N
| Уплотнение гнезда клапана:
| EPDM
| | Сальник: | PTFE/EPDM |
Линейный клапан VLA, управляющий клапан VLA, моторизованный клапан VLA, седельный клапан VLA или как его еще называют, регулирующий клапан Esbe VLA позволяет управлять пропускной способностью системы отопления или системы охлаждения для поддержания заданной температуры и расхода.
|
